醋酸纤维是纤维素经化学合成法转化成醋酸纤维素酯制成的再生纤维素纤维，主要分为二醋酸纤维和三醋酸纤维。醋酸纤维除具备良好的热塑性和染色性之外，还具有吸湿透气、触感舒适、光泽柔和、不易产生静电、易打理等特点；其纱线外观、性能接近桑蚕丝且面料不易起静电，弥补了涤纶仿真丝不可持续发展的劣势，在高档服装家纺面料中的应用逐年增加。然而，二醋酸纤维的断裂强力较低，可纺性相对其他再生纤维较差，国内市场很少利用其短纤维开发纱线及面料。就此，笔者从面料光滑、柔软的仿真丝特性需求出发，通过优化原料加工方法、原料组合以及面料加工工艺开发二醋酸纤维混纺纱线及面料，以期扩大二醋酸纤维的应用范围。

二醋酸纤维及其混纺原料性能分析

1  二醋酸纤维
1.1  性能优势

二醋酸纤维的性能优势有：① 以木材为原料，生产过程基本无污染；② 由二醋酸纤维/粘胶 30/70混纺纱纺制的面料较常规纯粘胶面料更柔软爽滑、光泽度更好；③ 二醋酸纤维的断裂强力约为粘胶纤维的1/2，面料经反复摩擦后，纱线表面纤维断裂脱落但不会在面料表面扭结成球，故面料的抗起毛起球性好；④ 二醋酸纤维的公定回潮率为6.5%，比棉纤维低，比涤纶纤维高，有良好的吸湿透气性，同时具有吸湿后速干的特性。
1.2  应用局限

二醋酸纤维的应用局限：① 由于二醋酸纤维的断裂强度约为1.50 cN/dtex，为粘胶纤维的1/2，只能用于混纺且混纺比例不能超过40%，超过该比例则混纺难度增加、成纱断裂强力过低，影响织造效率且面料耐洗涤性能显著降低；② 二醋酸纤维染色时，需使用小分子分散染料，染色温度约为90 ℃且在染色过程中不能加碱处理，目前掌握该纤维染色技术的染厂较少。
1.3  实际应用

在面料开发中，常根据不同纤维特性，选择性能相近且可弥补二醋酸纤维断裂强力低、可纺性差等缺陷的纤维与二醋酸纤维混纺成纱后织造，可以更好地发挥二醋酸纤维优势。二醋酸纤维长期以来广泛用于西服衬里布，与莫代尔、天丝同属再生纤维素纤维大类。

2  混纺纤维

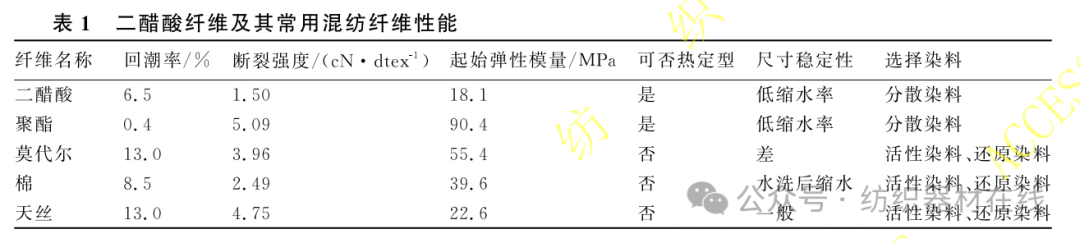

二醋酸纤维及其常用混纺纤维性能见表1。

分析不同纤维特性及纺纱性能发现，与二醋酸纤维进行混纺的纤维应具有断裂强力高、可纺性好、吸湿性好、光泽柔和、面料尺寸稳定性好的特性。鉴于此，确定混纺纤维为天丝纤维。考虑到天丝纤维种类多，有原纤化和非原纤化之分，为了防止面料在使用中出现“桃皮绒”现象而影响仿真丝效果，进一步确定混纺纤维为奥地利兰精公司非原纤化天丝A100纤维。

织物规格

由于二醋酸纤维可纺性差，只能与其他纤维混纺且占比不能大于40%的现状，故采用经纱、纬纱均为天丝A100纤维/二醋酸纤维 70/30 9.8 tex混纺纱进行织造。为加强二醋酸纤维混纺织物的手感和光泽，使织物仿真丝效果更好，设计织物的经密为681根/（10 cm），纬密为472根/（10 cm），幅宽为330 cm，组织为五枚三飞缎纹；同时，经纱、纬纱均采用毛羽少的集聚赛络纺纺制，使布面纤维排列方向相同、反光一致、光泽较好。

来源：《纺织器材》2025年6期《二醋酸纤维混纺纱线及面料开发》。
